| Diseño de mesa Trabajo |
|
Está pensada para ser fabricada en madera. La mesa de trabajo "M" (en verde) propiamente dicha (lo demás es el soporte de la mesa) está pensada para hacerla en madera prensada o maciza con un espesor no inferior a 1/2 pulgada (ideal casi 3/4´) |
 |

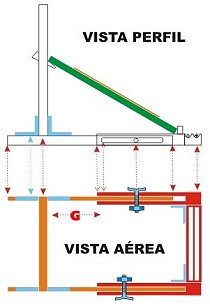

Abajo vemos una vista de perfil donde "C" son las
dos (2) cuñas que sujetarán la mesa "M" (verde). En amarillo son los
probables cambios de posición de las 2 cuñas. "P" es el papel. "L"
son 2 ranuras donde depositaremos lápices y pinceles. "A" son ángulos
de metal que se compran en cualquier ferretería. "T" es un tornillo con forma de mariposa que permite aflojar rápidamente para cambiar de posición el bastidor de soporte. |
 |
En la vista aérea vemos "G" el movimiento que tiene la base naranja dentro de la base roja (todo es madera). El tornillo (en azul) tiene un dibujo explicativo aparte más abajo. La mesa (en verde) será quien marque el tamaño total (ancho y alto) del aparato en madera. Se estima en general todo el aparato no sobrepasará la altura de 60 / 70 cm ya que en general se trabaja en tamaños de soportes (papel / tela) de 1/4 de watman. Esta mesa está pensada para colocar sobre una mesa común horizontal. Las mesas de trabajo de arquitectos son geniales pero siempre son complicadas de ajustar porque no se piensa en cambiar de inclinación seguido. En aerografía esto suele pasar a menudo porque si pintamos sobre material poco absorbente o la tinta es de secado lento deberemos estar en posición horizontal o casi horizontal. Lo mismo cuando necesitamos que el papel / cartón, etc, quede plano (el agua arruga) y colocamos libros encima. |
| Cuando publicábamos este diseño se nos ocurrió otro más práctico, fácil y útil. Vea en esta página mas detalles |
